DCM TBP:n pääkytkin/akun suojus

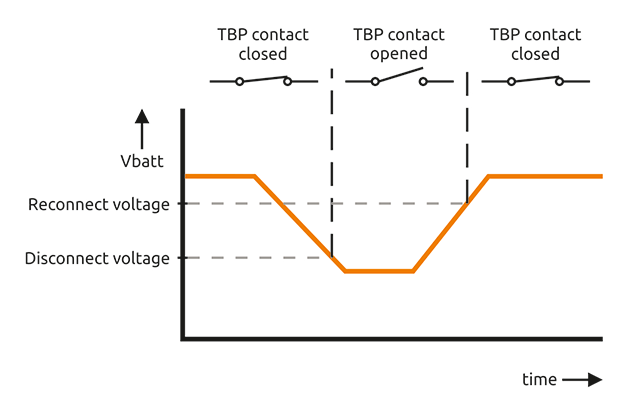

DCM TBP (Battery Protect Relay) on sama kuin TBS RBS (Remote Battery Switch) , joka on kauko-ohjattava pääkytkin (kontaktori). Erittäin käytännöllinen, kun pääkytkin halutaan sijoittaa mahdollisimman lähelle akkua ja sitä voidaan kauko-ohjata paneelikytkimellä. DCM TBP on lisäksi akkuvahti, joka katkaisee yhteyden akkuun, kun jännite laskee alle ohjelmoidun tason. Näin estetään akkujen syväpurkautuminen ja pidennetään niiden käyttöikää. Kun akun jännite nousee yli ohjelmoidun arvon, akku kytketään uudelleen. Kytkin on mahdollista aktivoida myös manuaalisesti, jos akkujen jäljellä olevaa virtaa on hyödynnettävä hätäkäynnistykseen. Yhden minuutin kuluttua yhteys katkaistaan uudelleen, jos jännite on edelleen liian alhainen. DCM TBP voidaan kytkeä päälle ja pois päältä suoraan laitteessa napin painalluksella tai sopivaan paikkaan asennetulla kytkimellä. Käsittelee jopa 500A jatkuvaa virtaa (1min huippu 1000A). Saatavana 12 tai 24 V:n versioina. Edullisesti kytkettävissä yhteen muiden DCM-sarjan tuotteiden kanssa. Soveltuu useisiin eri virtaa vaativiin toimintoihin, kuten keulapotkuri, käynnistysmoottori jne. Kuluttaa virtaa vain kytkettäessä ja sammutettaessa (4A). Vesi- ja pölysuojattu IP65-luokan mukaisesti. Lisätietoja tuotteesta on käyttöoppaassa ja tietolehdessä. DCM TBP:n modulaariset mitat ovat 3x liitinlohko 150x50mm ja sen korkeus on 94mm. Siinä on M10-liitännät ja viisijohtiminen kaapeli ohjausta varten. Artikkelinumero 137869 137868 Maksimijännite 60 Vdc 60 Vdc Rec-jännite 7-17 Vdc 14-34 Vdc Progr. poiskytkentä 9,0-12,2 Vdc 18,0-24,5 Vdc Progr. kytkentä päälle 10,5-13,8 Vdc 21,0-27,5 Vdc Maksimivirta: (1000A 1 min.) 500A (1000A 1 min.) Liitäntäpultit: M10 M10 DCM-koko: 1×3 1×3 IP-luokitus IP65 IP65 Mitat (LBH): 150 x 50 x 94 mm 150 x 50 x 94 mm paino 800 g 800 g Standardit CE-sertifioitu (EMC-direktiivi 2014/30/EU, Pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja syttymissuojastandardi ISO 8846).
