Baystar compact cylinder ORB
Tavaranumero Toimittajan tuotenumero-
Dometic Baystar kompaktisylinteri ORB634 €Tilaustuote
-
Dometic Baystar kompaktisylinteri ORB634 €Tilaustuote
-
Dometic Baystar kompaktisylinteri ORB634 €Tilaustuote
-
Dometic Baystar kompaktisylinteri ORB602 €Tilaustuote
Baystar etupuolelle asennettu hydraulisylinteri perämoottoreille 150 hv:n tehoon asti.
Uusi versio (-3) vuodelta 2019, jossa on -4 ORB-kierre, joka on o-rengastiivisteinen ja jossa on mahdollista kääntää nippeliä halutun kulman saamiseksi.
Sylinterin vanhemmissa versioissa (tyyppi H) on 1/8" NPT-kierre.
Baystar on hydraulinen ohjausjärjestelmä pienemmille moottoreille 150Hp:hen asti maailman johtavalta hydraulisen ohjauksen valmistajalta Seastarilta. Baystar-sylinteriä 119019 käytetään Baystar-järjestelmissä, joissa on ohjauspyöräpumppu HH4314-3 ja nailonletku HT4420, sekä Baystar Plus -järjestelmissä, joissa on ohjauspyöräpumppu HH4514-3 ja hydrauliletku HO51xx puristetuilla kytkimillä.
Baystar-järjestelmää suositellaan 115 Hv:n tehoon asti, saatavana täydellisenä sarjana HK4645-3.

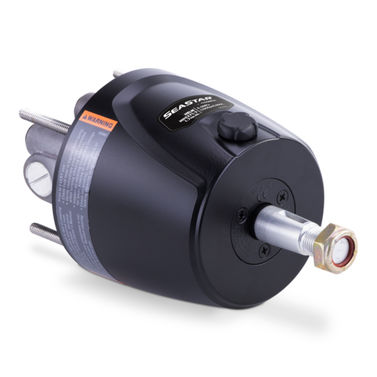

Baystar Plus -järjestelmää suositellaan 150Hp:hen asti, saatavana täydellisenä sarjana HK1445-3. Baystar Plus -ohjauspumpussa on erilainen laakeri ja käytetään erityyppistä letkua, mikä parantaa ohjaustuntumaa ja tekee ohjauksesta helpommin ohjattavan.
Jotkin moottorit vaativat erityyppisen sylinterin (132495, 132496, 132497) parhaan mahdollisen asennuksen varmistamiseksi, sillä erona on moottorin ohjausvarteen liitettävä "pivot"-levy. Jotkin asennukset saattavat myös vaatia moottorin mukauttamista ja/tai ylimääräisen asennussarjan hankkimista.
Sylinterin oikean valinnan löydät moottorin yhteensopivuusluettelosta tuoteselosteesta.
Käytä aina Seastar-öljyä 009486, vääränlainen öljy voi aiheuttaa sen, että järjestelmä ei käyttäydy normaalisti.
Sylinterin tilavuus: 118,6 cm³.
Piirustus ja maksimimitat asennusta varten.
Yhteensopivuusluettelo:
Luettelossa esitellään yleisimmät markkinoilla olevat perämoottorit. Jotkin moottorit vaativat erityisen sylinterityypin parhaan mahdollisen asennuksen varmistamiseksi. Jotkin asennukset saattavat vaatia moottorin räätälöintiä tai lisäasennussarjaa, HA5477-maadoituskaapelia suositellaan galvaanisen korroosion välttämiseksi.
Merkki | Vuosi | Malli | Sylinteri | Huomautuksia. |
Honda | 1992- | 30-50 Hp | 119019 | 2 |
1996- | 60-90 Hp | 119019 | ||
2015- | BF100 | 119019 | ||
1998-2010 | 115-130 Hp | 132495 | ||
2003- | 135-150 Hp | 119019 | ||
2010- | 115 Hp | 119019 | ||
Johnson/ Evinrude |
1977-1990 | 65-150 Hp | 132496 | |
1991- | 40-150 Hp /ETech | 119019 | 2 | |
1997- | 115 Hp FICHT | 132497 | 4 | |
1997- | 75-150 Hp FICHT | 119019 | 5 | |
1998- | 40-140 Hv 4-tahti | 132497 | 1, 2, 4 | |
Mercury/ Mariner |
1998- | 40-60 Hp | 132496 | |
1984- | 75-150 Hp | 119019 | ||
Selva | 2000- | 75-70 Hp | 132496 | 1, 2 |
2000- | 90-150 Hv 4-tahti | 119019 | 5 | |
2011-2013 | 115 Hv | 132497 | ||
Suzuki | 1986- | 150 Hp | 119019 | 5 |
Vain 1996 | 115-140 Hp | - | ||
1987-2002 | 115-140 Hp | 119019 | 1 | |
1990-2000 | 90-100 Hp | 119019 | ||
1998- | 40-70 4-tahti | 119019 | 1, 2 | |
2001- | 90-140 hK 4-tahti | 132497 | 1, 4 | |
Tohatsu | 1990- | 40-140 Hp | 119019 | |
2014- | BFT60-BFT150 | 119019 | ||
Yamaha | 1998- | 40-50 Hp | 119019 | 2 |
1998- | 60 Hp | 119019 | 3 | |
1986- | 70-90 Hp | 119019 | 1 | |
1997- | 80-150 Hv 4-tahti | 119019 | 5 | |
2000- | 25-70 Hv 4-tahti | 132496 | 1, 2 | |
2011-2013 | F115A | 132497 | ||
2014- | F115B | 119019 |
Huomautuksia:
HO5090 tarvitaan
2. Moottorin kiinnikkeet on leikattava ja moottori on pultattava perälautaan.
3. Ohjausvarsi Yamahan osanumero 63D-48511-00-4D on asennettava.
4. Sylinteriä 119019 voidaan käyttää, kiinnityslevy on käännettävä.
5. Suuritehoisissa 150Hp moottoreissa on käytettävä SeaStar-ohjausta.
